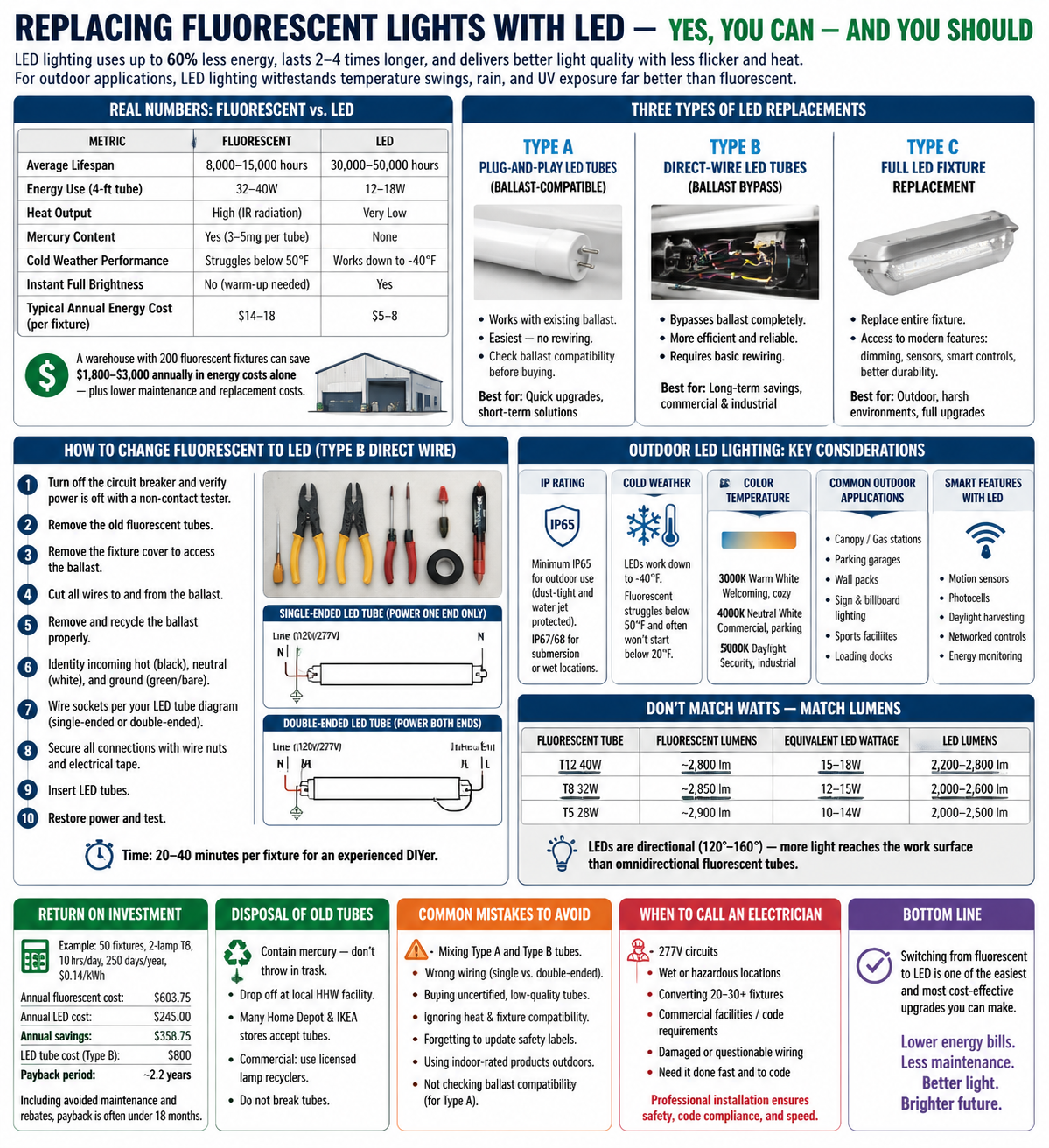

Comment changer le fluorescent en LED : guide de conversion complet

La réponse courte : oui, vous pouvez remplacer les lampes fluorescentes par des LED – et vous devriez le faire

Passer du fluorescent au LED est l’une des améliorations les plus simples que vous puissiez apporter à n’importe quel espace, que ce soit à l’intérieur ou à l’extérieur. Le processus consiste soit à remplacer l'ensemble du luminaire, soit à utiliser un tube LED compatible dans votre boîtier fluorescent existant. La plupart des propriétaires et des gestionnaires d'installations effectuent une conversion de base en moins de 30 minutes par luminaire, sans qu'un électricien ne soit requis dans de nombreux cas.

L'éclairage LED consomme jusqu'à 60 % d'énergie en moins que l'éclairage fluorescent , dure 2 à 4 fois plus longtemps et produit une meilleure qualité de lumière avec moins de scintillement et de chaleur. Pour les applications extérieures, les avantages sont encore plus prononcés : l’éclairage extérieur à LED résiste bien mieux aux variations de température, à la pluie et à l’exposition aux UV que les alternatives fluorescentes.

Ce guide vous guide à travers chaque étape du processus de conversion, couvrant les scénarios intérieurs et extérieurs, les types de remplacements de LED disponibles, les économies de coûts et les erreurs courantes à éviter.

Pourquoi les gens font le changement : les chiffres réels derrière la conversion LED

Avant de plonger dans le mode d’emploi, il est utile de comprendre les véritables enjeux. Les arguments en faveur du changement ne sont pas seulement théoriques : les économies d’énergie et de maintenance sont bien documentées dans les environnements résidentiels et commerciaux.

Un entrepôt commercial utilisant 200 luminaires fluorescents peut s'attendre à réduire sa facture d'électricité d'éclairage de 1 800 $ à 3 000 $ par année après la conversion aux LED - et ce chiffre ne tient pas compte de la réduction des coûts de main-d'œuvre de maintenance et de remplacement des tubes.

Trois types de remplacements de LED pour les luminaires fluorescents

Toutes les conversions LED ne sont pas identiques. Avant d’acheter quoi que ce soit, vous devez savoir quelle approche correspond à vos équipements existants et à votre budget. Il existe trois itinéraires principaux.

Type A : Tubes LED Plug-and-Play (compatibles avec ballast)

Ces tubes LED sont conçus pour fonctionner avec votre ballast fluorescent existant. Il vous suffit de retirer l'ancien tube fluorescent et d'insérer le nouveau tube LED – aucun recâblage n'est nécessaire. Il s'agit de la méthode de conversion la plus rapide et la plus simple.

Le problème : les ballasts s'usent avec le temps et lorsqu'ils tombent en panne, vous devrez soit remplacer le ballast (ce qui augmente le coût), soit passer à un tube de type B. De plus, tous les tubes LED ne sont pas compatibles avec tous les ballasts. Vérifiez toujours la liste de compatibilité du fabricant avant d'acheter.

Type B : Tubes LED à fil direct (dérivation de ballast)

Cette méthode contourne entièrement le ballast en recâblant le luminaire pour le connecter directement à la tension secteur (120 V ou 277 V). Le ballast est soit retiré, soit laissé en place mais déconnecté. Les tubes de type B sont plus économes en énergie que le type A car ils éliminent les pertes de puissance causées par le ballast.

C'est la solution privilégiée à long terme pour la plupart des environnements commerciaux et industriels. La configuration initiale nécessite des travaux électriques de base (éteindre le disjoncteur, retirer le câblage du ballast et connecter les fils de la prise directement à l'alimentation électrique), mais une fois terminé, vous éliminez entièrement les futurs coûts de remplacement du ballast.

Type C : Remplacement complet du luminaire (luminaires compatibles LED)

Parfois, la meilleure solution consiste à remplacer l’ensemble du boîtier fluorescent par un nouveau luminaire spécifique aux LED. Ceci est particulièrement pertinent pour l'éclairage LED extérieur, où vous souhaitez des boîtiers IP conçus dès le départ pour les pilotes de LED plutôt que des boîtiers fluorescents installés ultérieurement qui peuvent ne pas fournir une protection adéquate contre l'humidité ou les chocs.

Le remplacement complet des luminaires coûte plus cher au départ, mais vous donne accès à des fonctionnalités telles que la gradation intégrée, les capteurs de mouvement, les commandes intelligentes et la gestion thermique spécialement conçue, qui prolongent toutes la durée de vie des LED et maximisent les économies d'énergie.

Étape par étape : Comment changer le fluorescent en LED (fil direct de type B)

La méthode de contournement du ballast de type B est l’approche la plus durable et la plus largement recommandée. Voici exactement comment procéder pour un luminaire fluorescent T8 ou T12 standard de 4 pieds.

Ce dont vous aurez besoin

• Tubes LED T8 de type B (un par emplacement de lampe)
• Coupe-fils et dénudeurs de fils
• Serre-fils ou connecteurs à levier
• Ruban électrique
• Tournevis à tête plate et Phillips
• Testeur de tension sans contact
• Échelle (si montée au plafond)

Le processus de conversion

1. Éteignez le disjoncteur - ne travaillez jamais sur un appareil en direct. Utilisez votre testeur de tension sans contact pour confirmer qu'aucune alimentation n'est présente au niveau du luminaire avant de toucher des fils.
2. Retirez les anciens tubes fluorescents en les faisant pivoter de 90 degrés et en les faisant glisser hors des douilles de la pierre tombale.
3. Retirez le couvercle du luminaire ou le panneau diffuseur pour accéder au compartiment de ballast.
4. Localisez le ballast : c'est une boîte rectangulaire, généralement noire ou grise, avec plusieurs fils sortant des deux extrémités.
5. Coupez tous les fils allant et venant du ballast, en laissant suffisamment de longueur de fil du côté du luminaire pour travailler (au moins 4 à 6 pouces).
6. Retirez le ballast du luminaire en dévissant ses vis de montage. Mettez-le de côté pour un recyclage approprié – les ballasts peuvent contenir des PCB.
7. Identifiez les fils chauds (noirs), neutres (blancs) et de terre (vert ou cuivre nu) provenant de l'alimentation plafond/mur.
8. Connectez le fil chaud au côté entrée d’une douille de lampe à chaque extrémité du luminaire. Connectez le neutre à l'autre prise à chaque extrémité. Le câblage exact dépend du fait que votre tube LED soit à une ou deux extrémités. Suivez toujours le schéma de câblage fourni avec votre tube LED spécifique.
9. Fixez toutes les connexions avec des serre-fils et enveloppez-les de ruban isolant.
10. Insérez les nouveaux tubes LED, rétablissez l'alimentation au niveau du disjoncteur et testez.

Temps total pour un bricoleur expérimenté : 20 à 40 minutes par match . Si vous réalisez un gros lot, le processus devient plus rapide avec la pratique.

Éclairage LED extérieur : Considérations particulières lors du remplacement du fluorescent

Les environnements extérieurs introduisent des variables qui n'existent pas à l'intérieur : humidité, températures extrêmes, insectes, dégradation des UV et impact physique. L’éclairage extérieur LED doit être sélectionné en tenant compte de ces facteurs, et un simple changement de tube suffit rarement.

Indice IP : la spécification la plus importante pour les luminaires extérieurs

Les indices IP (Ingress Protection) vous indiquent dans quelle mesure un luminaire résiste à la poussière et à l'eau. Pour un éclairage LED extérieur, il vous faut au minimum IP65 , ce qui signifie que le luminaire est étanche à la poussière et protégé contre les jets d'eau venant de toutes les directions. Les environnements humides ou immergés (comme l'éclairage de fontaines ou les installations souterraines) nécessitent IP67 ou IP68.

Les luminaires fluorescents conçus pour une utilisation en extérieur ont généralement également un indice de protection IP, mais de nombreuses installations plus anciennes utilisent des lampes fluorescentes dans des zones couvertes où elles ne sont que partiellement protégées. Lors de leur remplacement, évaluez si le boîtier existant offre une protection adéquate ou si un remplacement complet des luminaires est justifié.

Performances par temps froid

L’un des arguments les plus convaincants en faveur de l’éclairage extérieur LED dans les climats froids est la performance thermique. Les lampes fluorescentes perdent beaucoup de flux lumineux en dessous de 50°F (10°C) et ne parviennent souvent pas à démarrer en dessous de 20°F (-7°C). C'est pourquoi l'éclairage extérieur fluorescent dans les parkings, les entrepôts frigorifiques et les climats nordiques a toujours été confronté à des problèmes de démarrage lent et de faible puissance.

L'éclairage extérieur LED de qualité fonctionne de manière fiable jusqu'à -40 °F (-40 °C) sans temps de préchauffage. Il ne s’agit pas d’une amélioration mineure : c’est une différence fondamentale de capacité qui fait de la LED le seul choix pratique pour les applications extérieures en environnement froid.

Applications extérieures courantes où des mises à niveau fluorescentes vers LED sont effectuées

• Éclairage de la verrière (stations-service, service au volant, quais de chargement) : le remplacement des lampes fluorescentes à baldaquin par des luminaires à baldaquin à LED réduit généralement la consommation d'énergie de 50 à 65 % et élimine le remplacement fréquent des lampes qui tourmentait les anciens systèmes de marquise fluorescente.
• Éclairage du parking : L'éclairage des bandes fluorescentes dans les garages est un cauchemar d'entretien en raison de l'humidité et des variations de température. Les luminaires LED étanches à la vapeur classés IP65 ou mieux résolvent ce problème tout en offrant un meilleur rendu des couleurs à des fins de sécurité.
• Packs de murs extérieurs : De nombreux bâtiments commerciaux plus anciens utilisent des panneaux muraux fluorescents. Les remplacements de packs muraux LED fournissent un éclairage identique ou meilleur pour une fraction de la consommation d'énergie.
• Éclairage de signalisation et de panneaux publicitaires : Les tubes fluorescents derrière les panneaux lumineux sont remplacés par des bandes lumineuses LED ou des équivalents de tubes LED pour un éclairage plus uniforme et une fréquence de maintenance beaucoup plus faible.
• Installations sportives et arènes extérieures : Les luminaires fluorescents à haut rendement des sites sportifs sont remplacés par des projecteurs à LED qui offrent une meilleure directivité, réduisant les déversements de lumière et améliorant l'uniformité de l'éclairage sur le terrain.

Choisir la bonne température de couleur pour l’éclairage LED extérieur

La température de couleur, mesurée en Kelvin (K), affecte l'apparence et la sensation des espaces extérieurs. Pour l’éclairage extérieur LED, les choix les plus courants sont :

• 3000K (blanc chaud) : Idéal pour les espaces extérieurs résidentiels, les restaurants, l'hôtellerie. Crée une atmosphère accueillante et confortable.
• 4000K (blanc neutre) : Populaire pour les parkings, les extérieurs commerciaux et les environnements de vente au détail. Équilibre la visibilité et l’esthétique.
• 5000K (lumière du jour/blanc froid) : Commun dans l'éclairage de sécurité, les installations sportives et les zones industrielles extérieures où une visibilité maximale est la priorité.

La plupart des lampes fluorescentes extérieures étaient de l’ordre de 4 100 K. Lors de leur remplacement, faire correspondre ou abaisser légèrement la température de couleur (à 4 000 K) fournira une clarté visuelle comparable ou améliorée tout en réduisant la qualité dure et stérile des anciennes installations fluorescentes.

Comprendre les lumens : ne vous contentez pas de faire correspondre les watts

L’une des erreurs les plus courantes commises lors des conversions fluorescentes en LED consiste à acheter une LED de remplacement basée sur la puissance plutôt que sur les lumens. Étant donné que les LED sont considérablement plus efficaces, un tube LED de 15 W peut produire un rendement lumineux identique ou supérieur à celui d'un tube fluorescent de 32 W. Faire correspondre les watts signifie que vous vous retrouvez avec un espace beaucoup plus lumineux que prévu – ou plus probablement, vous dépensez trop pour des LED dont vous n'avez pas besoin.

Utilisez cette règle générale pour les tubes de 4 pieds :

Gardez également à l’esprit que les LED sont des sources lumineuses directionnelles. Les tubes fluorescents émettent de la lumière dans toutes les directions (360°), de sorte qu'une partie de leur puissance est gaspillée en rebondissant sur les réflecteurs ou dans la cavité du plafond. Un tube LED dirigeant la lumière vers le bas entre 120° et 160° délivre ses lumens plus efficacement à la surface de travail, ce qui signifie une LED à faible luminosité fournit souvent un éclairage identique ou meilleur au sol ou au niveau du bureau .

Compatibilité des ballasts : ce qu'il faut vérifier avant d'acheter

Si vous avez décidé d'opter pour la voie plug-and-play de type A – au moins dans un premier temps – la compatibilité du ballast est essentielle. Tous les ballasts électroniques ne fonctionnent pas avec tous les tubes LED, et l'utilisation d'une combinaison incompatible peut provoquer un scintillement, un bourdonnement, une panne prématurée de la LED ou même un problème d'allumage du tube.

Pour vérifier la compatibilité :

• Recherchez la marque et le numéro de modèle du ballast (imprimés sur l'étiquette du ballast à l'intérieur du luminaire).
• Visitez le site Web du fabricant de tubes LED et recherchez leur tableau de compatibilité : la plupart des marques réputées les publient.
• Vérifiez si votre ballast est à démarrage instantané, à démarrage programmé ou à gradation : certains tubes LED ne fonctionnent qu'avec des types de ballast spécifiques.
• Si le ballast a plus de 10 ans, le contourner (type B) est souvent de toute façon la décision financière la plus judicieuse, car le remplacement d'un ballast défectueux coûte entre 20 et 60 $ rien qu'en pièces.

Les ballasts magnétiques – que l'on trouve dans les anciens luminaires T12 – ne sont presque jamais compatibles avec les tubes LED modernes et doivent être contournés ou le luminaire doit être entièrement remplacé.

Calculer votre retour sur investissement

Les arguments financiers en faveur du changement sont solides, mais la période de récupération exacte dépend de votre tarif d'électricité actuel, des heures de fonctionnement quotidiennes et du nombre d'appareils concernés. Voici comment résoudre ce problème.

Exemple de scénario : Un bureau avec 50 luminaires fluorescents à deux lampes, chacun utilisant deux tubes T8 de 32 W (plus une perte de ballast d'environ 5 W par luminaire), fonctionnant 10 heures par jour, 250 jours par an, à 0,14 $/kWh.

• Coût actuel de l'énergie fluorescente : 50 luminaires × 69 W × 2 500 heures × 0,14 $ = 603,75 $/an
• Coût énergétique des LED : 50 luminaires × 28 W × 2 500 heures × 0,14 $ = 245 $/an
• Économies annuelles : ~358$/an rien qu’en énergie
• Coût du tube LED : 100 tubes × 8 $ en moyenne = 800 $ (Type B, installation DIY)
• Période de récupération : ~2,2 ans, après quoi toutes les économies vont directement au résultat net

Tenez compte des remplacements de ballast évités (tous les 7 à 10 ans à 25 à 60 $ chacun) et des remplacements de tubes fluorescents (tous les 2 à 3 ans), et la période de récupération réelle est souvent inférieure à 18 mois. De nombreuses sociétés de services publics offrent également des remises pour les mises à niveau commerciales des LED, ce qui réduit encore davantage les coûts initiaux, parfois de 30 à 50 %.

Élimination des vieux tubes fluorescents : à manipuler avec précaution

Les tubes fluorescents contiennent du mercure – un métal lourd toxique – et ne peuvent pas être jetés avec les poubelles ordinaires dans la plupart des juridictions. Chaque tube T8 standard de 4 pieds contient environ 3,5 à 5 milligrammes de mercure , ce qui suffit à contaminer un petit plan d’eau.

Les options pour une élimination appropriée comprennent :

• Dépôt dans une installation locale de collecte des déchets ménagers dangereux (DDD) : la plupart des municipalités gèrent ces programmes, souvent gratuitement.
• Les détaillants de rénovation domiciliaire comme Home Depot et IKEA acceptent les tubes fluorescents usagés pour les recycler dans de nombreux endroits.
• Les installations commerciales doivent travailler avec un recycleur de lampes agréé – des services comme Veolia ou Clean Harbors proposent des programmes de retour par la poste ou de ramassage.
• Ne cassez pas les tubes pendant le retrait ou l'élimination. Si un tube se brise, aérez immédiatement la zone et suivez les directives de nettoyage de l'EPA pour les déversements de mercure.

Fonctionnalités intelligentes disponibles dans les systèmes d'éclairage LED extérieurs modernes

L’un des avantages sous-estimés du passage aux LED – en particulier pour l’éclairage LED extérieur – est l’accès à des commandes intelligentes qui n’étaient tout simplement pas pratiques avec la technologie fluorescente. Les lampes fluorescentes se dégradent rapidement en cas de commutations fréquentes et ne s'obscurcissent pas bien, ce qui les rend mal adaptées aux systèmes de contrôle d'éclairage pilotés par capteurs ou en réseau.

Détection de mouvement et d'occupation

Les luminaires LED extérieurs avec capteurs de mouvement PIR (infrarouge passif) ou micro-ondes intégrés peuvent s'atténuer jusqu'à 10 à 20 % pendant les périodes d'inoccupation et s'intensifier instantanément lorsque quelqu'un entre dans la zone. Dans les parkings et les allées, cette approche permet généralement d'économiser un 30 à 50 % en plus des économies d'énergie LED de base .

Récolte de la lumière du jour et photocellules

L'éclairage extérieur LED avec photocellules intégrées ou entrées de gradation DALI/0-10 V peut répondre aux niveaux de lumière ambiante, réduisant automatiquement la puissance pendant les périodes de crépuscule/aube ou par temps couvert lorsque la lumière naturelle fournit un éclairage partiel. Ceci est particulièrement utile pour l’éclairage des auvents et des espaces extérieurs couverts.

Commandes d'éclairage en réseau

Les systèmes d'éclairage LED extérieur d'entreprise – de fabricants comme Acuity Brands, Signify (anciennement Philips) et Cree Lighting – peuvent être connectés à des plates-formes de gestion centralisées qui surveillent la consommation d'énergie, planifient les profils de gradation, détectent les pannes de luminaires et génèrent des rapports de maintenance. Pour les grands campus, les municipalités ou les installations industrielles gérant des centaines ou des milliers d'accessoires extérieurs, ce niveau de visibilité peut réduire les coûts de maintenance en 25 à 40 % annuellement.

Erreurs courantes à éviter lors de la conversion d'un fluorescent à un LED

Même une simple conversion de LED peut échouer si vous n'êtes pas conscient des pièges. Ce sont les problèmes qui reviennent le plus fréquemment.

• Mélanger des tubes de type A et de type B dans le même luminaire : Si vous contournez le ballast pour une prise mais le laissez actif pour une autre, vous créez une condition de câblage dangereuse. Utilisez toujours le même type dans un seul luminaire.
• Ne pas vérifier le câblage à une extrémité ou à double extrémité : Les tubes de type B sont disponibles en configurations à une extrémité (l'alimentation entre par une seule extrémité) et à double extrémité (l'alimentation entre par les deux extrémités). Le câblage d’un tube à une extrémité comme d’un tube à double extrémité, ou vice versa, présente un risque d’incendie et d’électrocution.
• Acheter des tubes LED bon marché et non certifiés : Les tubes LED bon marché sans certification UL, ETL ou DLC peuvent scintiller, tomber en panne prématurément ou créer des conditions électriques dangereuses. Pour l’éclairage LED extérieur en particulier, assurez-vous que le luminaire et le pilote portent les certifications IP et de sécurité appropriées.
• Ignorer l'environnement thermique du luminaire : La durée de vie des LED est très sensible à la chaleur. L'installation de LED à haut rendement dans des luminaires fermés sans gestion thermique adéquate peut réduire la durée de vie des LED de 50 000 heures à moins de 15 000 heures. Vérifiez toujours les cotes de compatibilité des luminaires.
• Oublier de mettre à jour les étiquettes de sécurité sur les luminaires convertis : Après une conversion de bypass de ballast, l'étiquette de câblage d'origine du luminaire ne décrit plus avec précision le circuit. Dans les environnements commerciaux, l'ajout d'une nouvelle étiquette indiquant le type de conversion et les exigences en matière de lampe est une bonne pratique et peut être exigé par les codes électriques locaux.
• Sous-estimer les exigences spécifiques à l’extérieur : L'utilisation d'un tube ou d'un pilote LED destiné à l'intérieur dans une application extérieure, même partiellement couverte, peut entraîner une pénétration d'humidité, une défaillance du pilote et une mort prématurée de la lampe. Utilisez toujours des luminaires adaptés aux conditions environnementales réelles.

Quand appeler un électricien au lieu de bricoler la conversion

La plupart des conversions de type A et de nombreuses conversions de type B sont à la portée d'un bricoleur compétent et à l'aise avec le câblage domestique. Cela dit, il existe des situations où embaucher un électricien agréé est la bonne décision.

• Vous travaillez avec des circuits de 277 V (courants dans les bâtiments commerciaux) plutôt que des circuits résidentiels standard de 120 V.
• Le luminaire se trouve dans un endroit humide ou dangereux nécessitant des travaux de conduits ou des enceintes spéciales.
• Vous convertissez plus de 20 à 30 appareils et souhaitez que le travail soit effectué rapidement et en code.
• L'installation est commerciale et les codes locaux exigent des travaux électriques agréés pour toute modification des luminaires.
• Vous découvrez un câblage qui semble endommagé, corrodé ou mal installé dans les luminaires existants.

Les électriciens facturent généralement entre 50 et 120 $/heure selon la région. Pour une conversion commerciale importante, de nombreux entrepreneurs en électricité proposent des prix par luminaire pour les rénovations LED, ce qui peut rendre l'installation professionnelle compétitive en tenant compte du pouvoir d'achat en gros et de la rapidité.
