L'éclairage LED IP65 est entièrement protégé contre la pénétration de poussière et peut résister aux jets d'eau à basse pression venant de n'importe quelle direction, ce qui en fait l'indice de base pour les luminaires LED extérieurs et sujets aux lavages. Le chiffre 6 couvre l'étanchéité à la poussière et le chiffre 5 la résistance à l'eau. Ensemble, ils décrivent un boîtier scellé plutôt qu'un composant unique. Un luminaire LED IP65 n'est pas la même chose qu'un luminaire submersible , et confondre les deux est l’erreur d’achat la plus courante dans les projets d’éclairage extérieur.
La notation provient de la norme CEI 60529, la norme internationale qui attribue deux chiffres pour décrire dans quelle mesure un boîtier protège des solides et des liquides. Pour l'éclairage LED en particulier, l'IP65 se situe au milieu d'une plage pratique qui va de IP44 (résistant aux éclaboussures) à IP68 (submersion à long terme), et c'est le point à partir duquel un luminaire n'a plus besoin d'un emplacement de montage abrité.
La technologie LED a augmenté les enjeux en matière de protection contre la pénétration d'une manière que les anciennes technologies d'éclairage n'avaient jamais rencontrées. Un appareil au sodium ou aux halogénures métalliques à haute pression tolérait une certaine quantité d'humidité interne car le tube à arc était suffisamment chaud pour évaporer la condensation de lui-même. Les pilotes de LED et les cartes à puce n'ont pas ce comportement d'auto-séchage, donc une petite fuite qui aurait été inoffensive dans un ancien luminaire HID peut corroder une carte de pilote ou court-circuiter un ensemble de puces au cours d'une seule saison humide. Ce changement explique en grande partie pourquoi IP65 est devenu une ligne de spécification par défaut plutôt qu’une mise à niveau facultative sur les commandes d’achat de LED extérieures.
Ci-dessous, ce guide détaille ce que chaque chiffre teste réellement, comment l'IP65 se compare aux classifications avec lesquelles les gens le confondent fréquemment, où il s'intègre dans de vrais projets d'éclairage, ce qui détermine son prix, comment il se compare à l'ancienne technologie de luminaire et ce qu'il faut vérifier avant qu'un bon de commande soit émis.
Chaque indice IP est écrit sous la forme de deux chiffres après les lettres IP, et chaque chiffre est testé indépendamment dans un environnement de laboratoire plutôt que déduit de la conception du boîtier. La lecture des chiffres séparément explique pourquoi deux luminaires peuvent partager un indice IP65 tout en fonctionnant très différemment une fois installés.
Le premier chiffre va de 0 à 6. Une note de 6 signifie que le boîtier est étanche à la poussière, testé en plaçant le luminaire dans une chambre avec de la poudre de talc sous vide partiel pendant huit heures. Aucune poussière mesurable ne doit atteindre les pièces sous tension ou la cavité de la puce LED. Cela est important pour l'éclairage LED, car l'accumulation de poussière sur une carte de commande est l'une des principales causes de défaillance thermique prématurée, puisqu'une fine couche de poussière sur un dissipateur thermique peut augmenter suffisamment la température de jonction pour réduire la durée de vie de la puce de plusieurs milliers d'heures.
Le deuxième chiffre pour IP65 est 5, ce qui signifie que le luminaire est pulvérisé avec de l'eau à partir d'une buse de 6,3 mm à raison d'environ 12,5 litres par minute, sous tous les angles, à une distance de 2,5 à 3 mètres, pendant au moins trois minutes. Cela simule la pluie, les jets d'eau et l'humidité poussée par le vent, mais cela ne simule pas l'immersion, l'eau stagnante ou le lavage sous pression à courte distance.
Étant donné que les deux chiffres se déplacent indépendamment, il est utile de voir l'échelle entière plutôt que seulement les deux valeurs qui composent l'IP65. Un luminaire classé IP20, par exemple, n'est protégé que contre les doigts et les petits outils touchant des pièces sous tension et n'a aucune résistance à l'eau, c'est pourquoi cet indice est réservé strictement à une utilisation en intérieur.
| Chiffre | Valeur | Ce que cela confirme | Méthode d'essai |
|---|---|---|---|
| D'abord | 0 | Aucune protection | Nonn testé |
| D'abord | 4 | Protégé des outils et des fils de plus de 1 mm | Test de sonde à fil |
| D'abord | 6 | Etanchéité totale à la poussière | Chambre à talc de 8 heures, assistée par le vide |
| Deuxième | 0 | Aucune protection | Nonn testé |
| Deuxième | 3 | Protégé contre les projections d'eau jusqu'à 60 degrés par rapport à la verticale | Test des buses de pulvérisation |
| Deuxième | 5 | Résistance aux jets basse pression de toutes directions | Buse de 6,3 mm, 12,5 L/min, distance de 2,5 à 3 m |
| Deuxième | 9 | Résiste aux lavages à proximité et à haute température | Eau à 80 degrés C, pression de 80 à 100 bars |
Une fois qu'un projet dépasse l'exposition extérieure de base, la conversation sur l'évaluation se transforme généralement en un choix entre IP65, IP66, IP67 et IP68. Chaque augmentation modifie le deuxième chiffre et, en pratique, modifie la conception du joint, l'épaisseur de la paroi du boîtier et souvent le prix du luminaire.
En pratique, le choix entre ces quatre classements se résume à la manière dont l'appareil sera réellement nettoyé et à l'endroit où l'eau peut s'accumuler de manière réaliste, plutôt que de choisir le nombre le plus élevé disponible. Sur-spécifier une valeur nominale signifie généralement payer pour des boîtiers moulés sous pression plus épais et des joints plus lourds qui ajoutent du poids et des exigences en matière de matériel de montage sans ajouter de réel avantage pour un luminaire qui ne voit que la pluie.
| Note | Exposition typique | Exemple d'emplacement |
|---|---|---|
| IP65 | Pluie, humidité, poussière soufflée | Façades de bâtiments, auvents, parkings |
| IP66 | Lavage à haute pression | Usines alimentaires, poulaillers, lave-autos |
| IP67 | Inondations occasionnelles | Éclairage faible des passerelles, bases de tunnels |
| IP68 | Immersion constante | Éclairage de fontaines, uplights enterrés, anses de piscine |
Les tests ont lieu sur un luminaire fini, et pas seulement sur la coque du boîtier, car les coutures autour de l'objectif, le presse-étoupe d'entrée de câble et le compartiment du pilote sont généralement les endroits où un luminaire tombe réellement en panne. Un laboratoire analyse d'abord la partie de la chambre à poussière, puis inspecte la cavité interne et la carte pilote à la recherche de traces de particules. La partie eau suit, pulvérisant le luminaire assemblé sous plusieurs angles pendant qu'il est alimenté, car la dilatation thermique pendant le fonctionnement peut déplacer le siège du joint juste assez pour ouvrir un chemin de fuite qui n'apparaîtrait pas sur un échantillon froid.
Les fabricants qui construisent selon l'indice IP65 ont systématiquement tendance à surévaluer la compression du joint et le couple du presse-étoupe plutôt que de se fier uniquement à la géométrie du boîtier, car un boîtier peut être étanche à la poussière sur le papier tandis qu'un presse-étoupe mal installé laisse toujours l'humidité pénétrer le long du fil.
Un seul échantillon ne dit pas grand chose à l'acheteur, car les tolérances de fabrication signifient que l'assise du joint peut varier légèrement d'une unité à l'autre. Des chaînes de production réputées prélèvent des échantillons au cours d'un cycle plutôt que de tester uniquement la première unité hors de la chaîne, et répètent le test de pulvérisation d'eau après une étape de cycle thermique qui chauffe et refroidit l'appareil plusieurs fois pour imiter une année de fluctuations saisonnières compressées dans un programme de laboratoire.
Le test en laboratoire simule la pluie et les embruns, mais pas tout ce qu'un luminaire voit sur place. L'air côtier chargé de sel, l'exposition prolongée aux UV qui peuvent fragiliser les joints et les vibrations provenant de la circulation ou des machines à proximité ne font pas partie de la procédure IP65 standard. Les luminaires destinés aux sites côtiers ou à fortes vibrations bénéficient souvent d'une fiche technique supplémentaire sur les brouillards salins ou les vibrations du fabricant en plus de l'indice IP lui-même.
L’IP65 se situe à un juste milieu, c’est pourquoi il apparaît dans un si large éventail de paramètres plutôt que d’être réservé à un seul créneau.

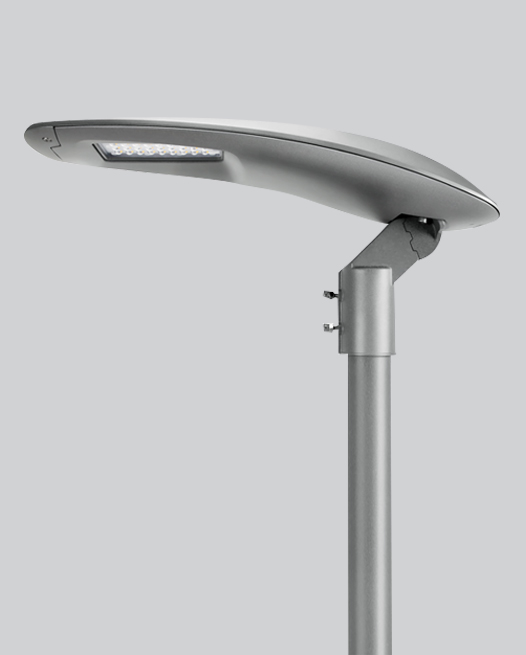

Les lampadaires des parkings, les auvents des bâtiments, les zones de quai de chargement et les parvis des stations-service sont presque toujours spécifiés à IP65 ou plus, car ils sont confrontés à la pluie et au vent, mais rarement à l'eau stagnante. L’éclairage public sous avancée et les luminaires pour passages couverts entrent dans la même catégorie.
Les serres, les bâtiments d'élevage et les antichambres froides combinent humidité, condensation et nettoyage périodique au jet d'eau, ce qui fait de l'IP65 le point de départ minimum avant qu'un gestionnaire d'installation envisage de passer à l'IP66 pour les zones à lavage intensif.
Les luminaires de grande hauteur installés sur les planchers de fabrication, les zones de travail adjacentes aux tunnels et les lignes de traitement poussiéreuses dépendent autant du côté étanche à la poussière de l'IP65 que de la résistance à l'eau, car les particules en suspension dans l'air provenant des opérations de meulage, de fraisage ou d'emballage sont ce qui raccourcit en réalité la durée de vie du pilote à l'intérieur.
L'examen de secteurs individuels rend la décision de spécification plus concrète que des catégories générales comme l'intérieur ou l'extérieur.
| Industrie | Luminaire typique | Pourquoi IP65 convient |
|---|---|---|
| Signalisation et auvents de vente au détail | Panneaux rétroéclairés, éclairage de soffite | Exposé aux intempéries mais rarement aux pulvérisations directes |
| Éclairage de marina et de quai | Projecteurs sur poteau | Gère les pulvérisations des vagues et de la pluie au-dessus de la ligne de flottaison |
| Installations sportives | Unités à grande hauteur pour cour et terrain | Résiste à la pluie pendant le jeu sans interrompre la production |
| Entreposage frigorifique et logistique | Luminaires linéaires étanches à la vapeur | Résiste aux cycles de condensation entre les chambres froides et les quais de chargement |
| Horticulture en serre | Cultivez des barres lumineuses, des luminaires supplémentaires | Tolère une humidité constante et une pulvérisation excessive d’irrigation |
Cette note est le résultat de plusieurs choix de construction travaillant ensemble plutôt que d’une seule couche de revêtement imperméable.
L'étanchéité d'un luminaire contre la poussière et l'eau scelle également la chaleur, ce qui rend la conception thermique tout aussi importante que la qualité du joint pour un produit LED IP65. Un boîtier entièrement fermé ne peut pas compter sur la convection à l'air libre comme le peut un luminaire intérieur ventilé, de sorte que les ailettes du dissipateur thermique, la pâte thermique entre le panneau de particules et le boîtier et l'efficacité du conducteur portent tous plus de poids que sur un luminaire non classé.
Deux approches de placement de pilotes sont courantes. Un pilote intégré se trouve à l'intérieur du même boîtier scellé que les puces LED, ce qui maintient le luminaire compact mais concentre la chaleur dans une seule chambre. Un pilote distant se trouve dans son propre boîtier IP65 plus petit relié par un câble court, séparant les sources de chaleur et prolongeant souvent la durée de vie du pilote puisqu'il fonctionne plusieurs degrés plus bas que la chambre optique. Les conceptions de pilotes distants ajoutent généralement de 20 000 à 30 000 heures à la durée de vie nominale du pilote. par rapport à une conception intégrée fonctionnant à la même température ambiante, basée sur les tableaux de déclassement thermique du fabricant généralement publiés pour les produits de grande hauteur et d'inondation.
IP65 ne limite pas la luminosité d'un luminaire ni la température de couleur à laquelle il est expédié, mais les conditions thermiques d'étanchéité influencent les chiffres d'efficacité qui sont réalistes pour une puissance donnée.
| Catégorie de luminaire | Efficacité typique | Options CCT courantes |
|---|---|---|
| Latte Tri-proof | 120 à 140 lm/W | 4 000 000, 5 000 000, 6 500 000 |
| Baie haute | 130 à 160 lm/W | 5 000 000, 6 500 000 |
| Projecteur | 120 à 150 lm/W | 3 000 000, 4 000 000, 5 000 000 |
| Pack mural | 110 à 135 lm/W | 3 000 000, 4 000 000, 5 000 000 |
La plupart des luminaires IP65 destinés aux acheteurs commerciaux et industriels sont livrés avec un CRI de 80 en standard, avec un CRI de 90 disponible sur demande pour l'éclairage des auvents et des panneaux de vente au détail où la précision des couleurs sur les marchandises exposées compte plus que l'efficacité brute.
IP65 est disponible sur presque tous les formats de luminaires, ce qui permet de maintenir un niveau de protection constant dans une installation complète plutôt que de mélanger des produits classés pour l'intérieur et l'extérieur.
| Type de luminaire | Puissance commune | Montage typique |
|---|---|---|
| Latte linéaire Tri-proof | 20W à 60W | Suspendu au plafond, en surface |
| Baie haute | 100W à 240W | Crochet ou suspension, 6 m et plus |
| Projecteur | 50W à 400W | Support mural ou à joug |
| Pack mural | 30W à 150W | Mur extérieur, entrée |
| Bande LED flexible avec manchon en silicone | 4,8W à 14,4W par mètre | Éclairage de bord monté sur canal |
| Luminaire étanche à la vapeur | 40W à 110W | Surface ou chaîne dans les entrepôts frigorifiques et les zones alimentaires |
| Luminaire pour auvent | 40W à 200W | Encastré sous les auvents de station-service et de passage au volant |
Les installations qui remplacent les tubes aux halogénures métalliques, au sodium haute pression ou aux tubes fluorescents remplacent souvent des luminaires qui n'ont jamais porté d'indice IP formel. La comparaison porte donc autant sur la protection contre la pénétration que sur la qualité de l'éclairage.
| Facteur | LED IP65 | Halogénure métallique / HPS | Fluorescent |
|---|---|---|---|
| Durée de vie nominale typique | 50 000 à 100 000 heures | 10 000 à 24 000 heures | 10 000 à 20 000 heures |
| Démarrage par temps froid | Sortie instantanée et complète | Échauffement lent, plusieurs minutes | Gradateur par temps froid |
| Disponibilité IP65 scellée | Standard sur la plupart des gammes de produits | Disponible mais ajoute du volume | Limité, les tubes se dégradent avec l'humidité |
| Intensité variable | Oui, avec pilote compatible | No | Limité |
Étant donné que les luminaires LED IP65 fonctionnent plus froidement et plus efficacement que la technologie qu'ils remplacent, les économies d'énergie et de maintenance s'accumulent sur une période de plusieurs années plutôt que d'apparaître comme une réduction ponctuelle.
Une grande baie LED IP65 de 150 W remplaçant un luminaire aux halogénures métalliques de 400 W fonctionnant 12 heures par jour permet d'économiser environ 1 095 kilowattheures par an sur la seule différence de puissance, avant de tenir compte de la dépréciation du flux lumineux des halogénures métalliques, qui diminue généralement la production de 30 à 40 % bien avant que la lampe ne s'éteigne réellement. Sur une période de cinq ans dans une installation comprenant 40 luminaires, cet échange équivaut généralement à plusieurs centaines de visites de changement de lampe en moins, car les luminaires LED évalués pour 50 000 heures ou plus nécessitent rarement une attention dans une fenêtre normale de cinq ans, tandis que les lampes aux halogénures métalliques sont généralement remplacées deux à trois fois au cours de la même période.
Un luminaire IP65 ne conserve son indice de protection que s'il est installé de la manière dont il a été testé, et un nombre surprenant de pannes sur le terrain sont dues à des raccourcis d'installation plutôt qu'à un défaut du produit.
Lorsqu'un luminaire IP65 tombe en panne prématurément, la panne est presque toujours due à l'un des rares points récurrents plutôt qu'à un défaut aléatoire.
La formation de buée à l'intérieur de l'objectif après une baisse de température indique généralement un joint compromis plutôt qu'un défaut de fabrication de l'objectif lui-même, puisqu'un luminaire IP65 correctement scellé empêche l'air humide d'entrer entièrement plutôt que de l'emprisonner à l'intérieur.
Le scintillement intermittent sur un luminaire autrement scellé est souvent dû à l'humidité au niveau du connecteur du pilote plutôt qu'aux puces LED elles-mêmes, car les connecteurs du pilote constituent un point d'étanchéité à plus basse pression que le joint du boîtier principal.
Une production qui chute bien avant la durée de vie nominale est souvent un problème thermique plutôt qu'un problème d'infiltration d'eau, remontant à un dissipateur thermique sous-dimensionné pour la température ambiante sur le site d'installation.
Une note obtenue en usine peut se dégrader sur le terrain si les joints durcissent, si les vis se desserrent ou si une lentille est rayée suffisamment profondément pour emprisonner des particules contre le joint. Une vérification visuelle annuelle de la conduite de joint pour détecter toute fissuration, combinée au resserrage des vis de la lentille après la première forte variation de température d'une nouvelle installation, permet à la plupart des luminaires de fonctionner à leur valeur nominale d'origine bien au-delà d'une période de garantie typique. Le remplacement d'un joint dégradé coûte une fraction du remplacement d'un luminaire entier , ce qui en fait l’un des éléments de maintenance les plus négligés dans les budgets d’éclairage extérieur.
Une routine d'entretien simple qui permet de détecter rapidement la plupart des problèmes consiste à essuyer la lentille tous les trimestres pour éviter l'accumulation de particules le long de la ligne de joint, à vérifier chaque année les presse-étoupes pour déceler tout signe de durcissement ou de fissuration du passe-câble en caoutchouc et à garder un kit de joint de rechange à portée de main pour les luminaires de grande valeur afin qu'une petite fuite puisse être réparée le jour même où elle est repérée plutôt que d'attendre l'expédition d'une pièce de rechange.
Le prix varie davantage en fonction du matériau du boîtier, de l'emplacement du pilote et de la durée de la garantie que de l'indice IP seul, puisque l'IP65 est désormais la référence standard pour la plupart des gammes de produits d'extérieur plutôt qu'un module complémentaire haut de gamme.
| Type de luminaire | Facteur clé des prix | Facteur de fourchette budgétaire |
|---|---|---|
| Latte Tri-proof | Longueur du boîtier et flux lumineux | Entrée de gamme à milieu de gamme |
| Baie haute | Placement du pilote et conception du dissipateur thermique | Milieu de gamme à premium |
| Projecteur | Options de niveau de puissance et d’angle de faisceau | Milieu de gamme |
| Luminaire étanche à la vapeur | Matériau du joint et épaisseur du boîtier | Milieu de gamme à premium |
Avant de passer commande, quelques vérifications séparent un luminaire qui conservera sa cote pendant des années de celui qui tombera en panne dès la première saison des pluies.
Non. IP65 résiste aux éclaboussures et à la pluie de toutes directions mais n'est pas conçu pour l'immersion. Les luminaires qui doivent reposer dans de l’eau stagnante ou sous une ligne de flottaison doivent plutôt être classés IP67 ou IP68.
Oui, dans les climats où la pluie et l’humidité sont normales. Dans les régions soumises à de fortes inondations dues à la mousson ou à des eaux stagnantes fréquentes à proximité du point de montage, un luminaire IP67 constitue le choix le plus sûr.
Oui. Le premier chiffre, 6, correspond au niveau de protection contre la poussière le plus élevé défini dans la norme. Un luminaire IP65 est donc étanche à la poussière, quel que soit ce que couvre le deuxième chiffre.
IP54 permet une pénétration limitée de la poussière et protège uniquement contre les éclaboussures d’eau, tandis que IP65 est entièrement étanche à la poussière et résiste aux jets directs à basse pression. Les luminaires IP54 conviennent aux endroits semi-extérieurs abrités, tandis que IP65 convient à une exposition ouverte.
Oui. Couper une bande scellée brise le sceau d'usine à ce stade, de sorte que l'extrémité coupée doit être refermée avec un embout ou un mastic silicone évalué pour la même exposition afin de maintenir la protection IP65 intacte.
La classification elle-même n'expire pas, mais les performances d'étanchéité réelles dépendent de l'état du joint. La plupart des joints en silicone résistent à 8 à 10 ans d’exposition normale à l’extérieur avant de durcir suffisamment pour justifier leur remplacement.
Oui, à condition que le joint soit correctement réinstallé et que les fixations soient resserrées selon les spécifications d'origine après la fermeture du luminaire. La réutilisation d'un joint qui a subi une compression permanente au lieu de le remplacer est la façon la plus courante pour un luminaire de perdre sa cote après une réparation.
C'est possible, mais l'air salin accélère la corrosion plus rapidement que ne le prévoit le test d'eau IP65 standard, de sorte que les luminaires destinés aux sites côtiers bénéficient de revêtements de qualité marine ou de matériel en acier inoxydable en plus de l'indice de base IP65.
L'indice IP confirme la réussite d'un test de laboratoire spécifique, et non la durabilité à long terme du matériau du joint, la résistance à la corrosion des fixations ou la conception thermique du pilote, qui varient tous d'un fabricant à l'autre, même lorsque l'indice imprimé est identique.
Généralement oui, car le boîtier scellé, le matériau du joint et les presse-étoupes évalués augmentent le coût de fabrication. La différence est généralement modeste pour les formats courants comme les lattes tri-proof et plus grande pour les unités haut de gamme haut de gamme avec pilotes à distance.
